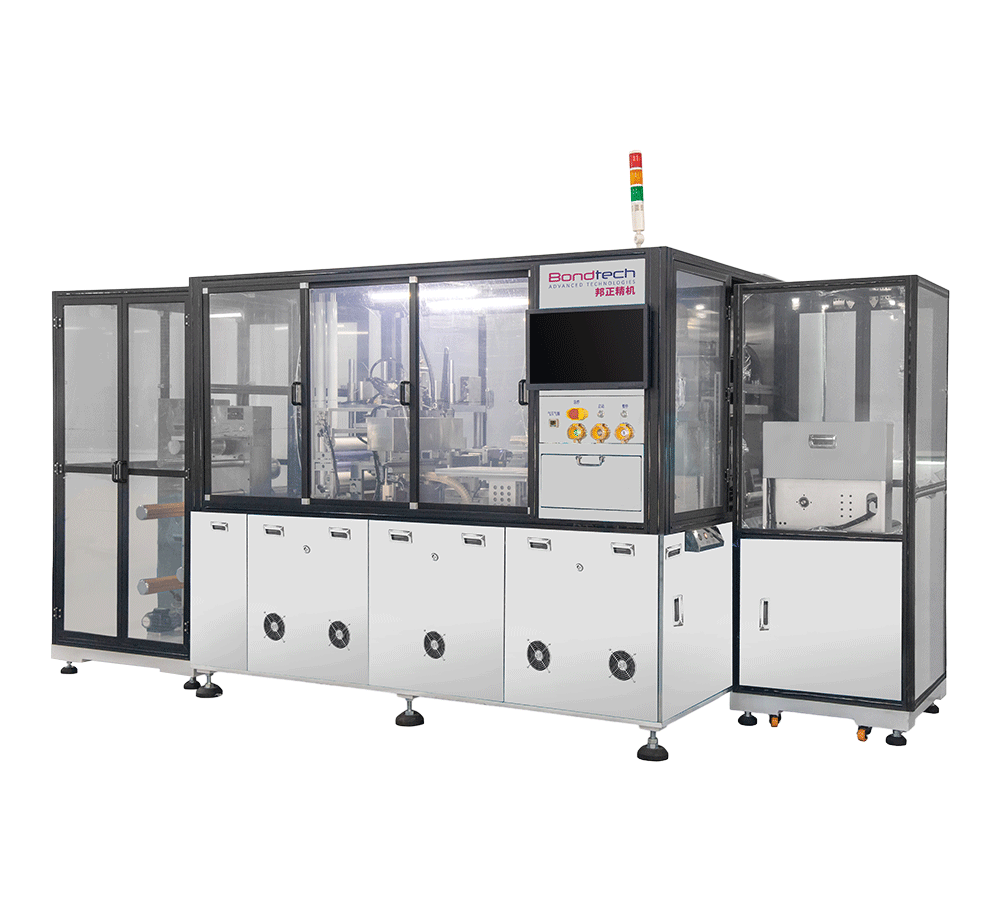

獨創拉料及裁切機構，可貼激光膜卷料
假貼壓機，實現二次壓合CVL
EPC 糾偏，保證收料整齊
接料臺，方便員工接卷料
底部相機移動，提高CVL拍照效率
在線偏位自動調整、多樣化功能，使用更人性化
適用：FPC空板制程中的CVL、EMI貼合； FPC卷料、CVL卷料； 大尺寸CVL 貼合(Max260*500mm)
| 貼合精度 | ±0.1mm |
| 貼合速度 | 6-8s/pcs 前提條件： 1.貼合使用2個點對位； 2.未開啟貼合后回拍檢測功能； |
| 適用軟板尺寸 | Max：260mm*500mm |
| 適用覆蓋膜尺寸 | Min:260mm*60mm，Max:260mm*500m |
| 適用覆蓋膜厚度 | 0.03mm-0.5mm |
| 覆蓋膜定位方式 | 2點或4點mark點識別定位 |
| 軟板定位方式 | 2點或4點mark點識別定位 |
| 貼合后貼合精度反確認功能 | 帶反確認功能 |
| 軟板供料方式 | 卷式供料 |
| 適用軟板卷料寬幅 | Max：260mm |
| 適用軟板卷料直徑 | Max：350mm |
| 覆蓋膜供料方式 | 卷式供料 |
| 適用覆蓋膜卷料寬幅 | Max：260mm |
| 適用覆蓋膜卷料直徑 | Max：300mm |
| 貼合方式 | 面加熱 |
| 覆蓋膜裁切功能 | 標配有 |
| 覆蓋膜來料收隔膜 | 標配有 |
| 工作平臺數量 | 1個 |
| 貼裝頭數量 | 1個 |
| 工作平臺溫度 | 室溫至120℃ |
| 貼裝頭溫度 | 室溫至120℃ |
| CVL和FPC來料清潔 | CVL和FPC都有 |
| 安全防護 | 防護罩、安全感測器 |
| 機臺外形尺寸長 | 長L:3995mm;寬W:1590mm;高H:2250mm （包括FFU） |
| 機臺重量 | 3500KG （包括收放料） |
| 工作電源 | 三相五線380V |
| 機臺功率 | 30KW |
| 壓縮空氣源 | 0.5-0.7MPa |
| 耗氣量 | 400L/min |
| 平臺吸附 | 鼓風機 |
| 操作系統 | windows視窗界面 |
| 操作語言 | 中文 |
| 操控界面 | 21"顯示器+鍵盤鼠標 |
| 排風口數量 | 3個 |
| 排風口管徑 | 51mm |
