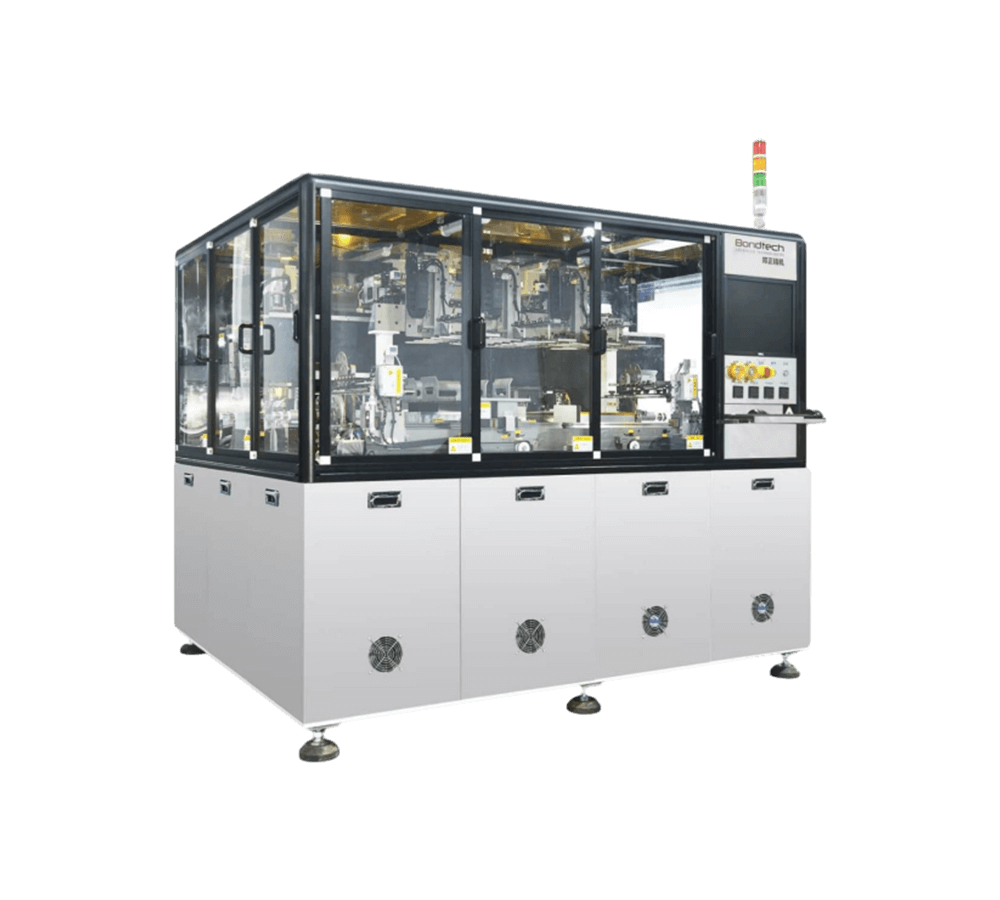

雙平臺四貼頭獨立設計技術,四貼頭獨立同步工作,生產效率翻倍
專利防重貼技術和防漏貼技術,有效提高產品良率,減少報廢
專利飛拍技術,節省定位時間,提高UPH
自動收集NG來料,無需停機人工操作
四個加寬單FEEDER供料,適應更寬的料帶,更大的補強片
適用:空板段鋼片、FR4等貼合
| 貼合精度 | ±50um 備注:標準菲林+標準鋼片,貼合后測量鋼片中心到菲林中心位置 |
| 貼合速度 | 0.3-0.5S/PCS 要求條件: 1.每次上料要求48點以上; 2.鋼片來料大小及粘性滿足取鋼片時間≤50ms,貼合時間≤50ms; 備注:以連續生產10平臺以上的數據統計 |
| 工作平臺尺寸 | 290mm*530mm(有效貼合區域260mm*520mm) |
| 適用軟板尺寸 | Max260mm*520mm |
| 適用軟板厚度 | Min 50um;Max 500um |
| 適用補強片 | 鋼片\FR4\PI等 |
| 補強片尺寸 | 2.5mm*2.5mm-30mm*90mm |
| 補強片厚度 | Min 50um(鋼片); Min100um(FR4、PI) |
| 上下料裝置 | 自動上下料 |
| 墊隔紙 | 自動墊隔紙 |
| NG產品 | 自動放進NG盒 |
| 加強片供料方式 | 弱粘膜卷式供料 |
| 適應卷式料帶寬度 | Max 120mm |
| 工作平臺數量 | 2個 |
| 貼裝頭數量 | 4個 |
| 工作平臺溫度 | 室溫至120℃ |
| 貼裝頭溫度 | 室溫至160℃ |
| 安全防護 | 防護罩、安全感測器 |
| 機臺外形尺寸長 | 長L:1850mm;寬W:1800mm;高H:1800mm |
| 機臺重量 | 3000Kg |
| 工作電源 | 380V,三相五線制,50HZ |
| 機臺功率 | 14KW |
| 壓縮空氣源 | 0.5-0.7MPa |
| 耗氣量 | 600L/min |
| 熱風氣源 | 鼓風機 |
| 操作系統 | windows視窗界面 |
| 操作語言 | 中文 |
| 操控界面 | 17"顯示器+鍵盤鼠標 |
